Zářivková strojní lampa S020

Načítám...

Světelný tok:	3800 lm, 7000 lm, 10000 lm, 14000 lm
Příkon svítidla:	48 W, 78 W, 108 W, 160 W
Délka:	635 mm, 935 mm, 1235 mm, 1535 mm
Šířka:	140 mm
Výška:	31 mm
Vývod:	průchodka vpravo, vlevo nebo obě
Napětí:	230 VAC
Krytí:	IP67
Pracovní teplota okolí:	-20 až +50°C
Doba života trubice:	20 000 h
Doba života předřadníku minimálně:	50 000 h

Poskytujeme množstevní slevy od 11ks, 101ks

Vyberte variantu

S020 24WX2/230R

cena bez DPH 5 015 Kč

Objednací kód	Charakteristika	Uchycení
S020 24WX2/230R	vývod průchodkou vpravo	plastová příchytka

S020 39WX2/230R

cena bez DPH 5 741 Kč

Objednací kód	Charakteristika	Uchycení
S020 39WX2/230R	vývod průchodkou vpravo	plastová příchytka

S020 54WX2/230R

cena bez DPH 6 837 Kč

Objednací kód	Charakteristika	Uchycení
S020 54WX2/230R	vývod průchodkou vpravo	plastová příchytka

Specifikace - Zářivková strojní lampa S020

Popis produktu

Zářivkové lampy S020 jsou vhodné především k rovnoměrnému osvětlení větších ploch, kde zajistí rovnoměrné osvětlení s nevýraznými stíny. Lampy řady S020 jsou tvořeny extrudovaným hliníkovým profilem s přišroubovanými plastovými čely. Uvnitř profilu jsou umístěny dvě zářivky T5, leštěný hliníkový odražeč a elektronický předřadník. Nosný profil je černě eloxován a odvádí do okolí velmi dobře teplo vyvinuté zářovkovými trubicemi i elektronickým předřadníkem. Díky tomu se teplota uvnitř svítidla udržuje v rozsahu, který zaručuje vysokou účinnost zářivkových trubic a dlouhou dobu života předřadníku. Ve srovnání s často používanými zářivkovými strojními lampami ve skleněné trubici se tímto řešením doba života prodlouží několikanásobně.

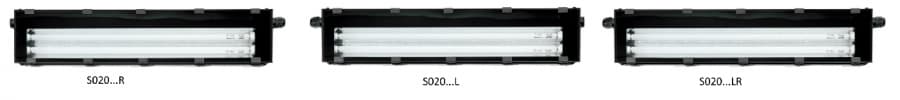

Nosný profil je utěsněn polyuretanovým těsněním, které odolává všem známým mazacím a řezným kapalinám. Čelní strana svítidla je zakryta 4 mm silným kaleným sklem s mimořádnou odolností proti rozbití (k rozbití je nutná 20x vyšší energie ve srovnání s kalenou skleněnou trubicí). Obě postranní čela svítidla jsou vybavena závity pro vývodku M20x1,5, takže je možné zvolit osazení vývodky vlevo (L), vpravo (R) nebo pro průchozí napájení (LR). Připojovací svorkovnice je skryta pod vývodkou a umožňuje připojení svítidla bez demontáže těsnění, takže omezuje možnost chybného sestavení svítidla.

TECHNICKÉ PARAMETRY:

Osazení svítidla	Světelný tok	Příkon	Délka
2 x 24 W	3800 lm	53 W	635 mm
2 x 39 W	7000 lm	87 W	935 mm
2 x 54 W	10 000 lm	120 W	1235 mm
2 x 80 W	14 000 lm	178 W	1535 mm

PŘIPOJENÍ STROJNÍ LAMPY S020:

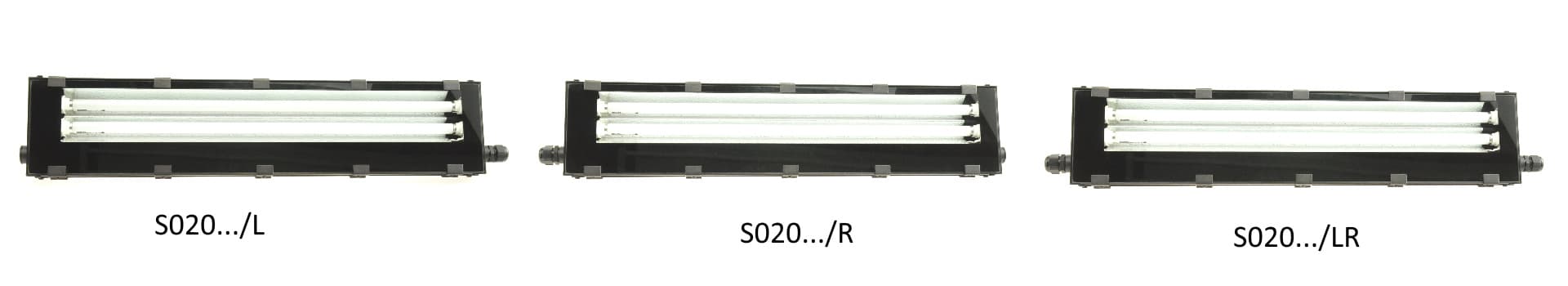

Jedno čelo lampy (nebo obě čela v případě průchozího napájení) je osazeno vývodkou M20x1,5. Připojovací svorkovnice je přístupná po odšroubování vývodky, utěsněné „O“ kroužkem.

Díky tomu je připojení strojní lampy S020 k napájení velmi rychlé a jednoduché a nevyžaduje demontáž těsnících prvků svítidla.

MONTÁŽ STROJNÍ LAMPY S020:

Strojní lampa je přichycena standardně ke stroji plastovými příchytkami, vloženými do zářezu na spodní části svítidla. Příchytky mají otvor o průměru 5,1 mm a po namontování na svítidlo je rozteč těchto otvorů 142,5 mm. Ve standardním provedení jsou jako součást dodávky přiloženy 4 kusy těchto příchytek.

Na přání může být lampa vybavena dvěma kloubovými úchyty s možností natočení v rozsahu +10 –60 stupňů.

DOPORUČENÍ PRO MONTÁŽ:

1) Strojní lampu S020 namontujte tak, aby vývodka s kabelem byla umístěna na nejnižším bodě.

2) Prostup přívodního kabelu skrz panel, na kterém je namontována lampa, by měl být níže než vývodka strojní lampy.

3) Pokud použijete kabel s kovovým opletem, ukončete oplet před vývodkou, přes konec opletu aplikujte smršťovací bužírku a do vývodky zaveďte jen střed kabelu se smršťovací bužírkou. Kovovým opletem by i přes velmi dobře utaženou vývodku vzlínala voda do svítidla.
